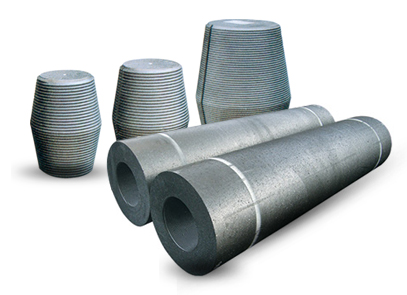

石墨电极

材料类

石墨电极

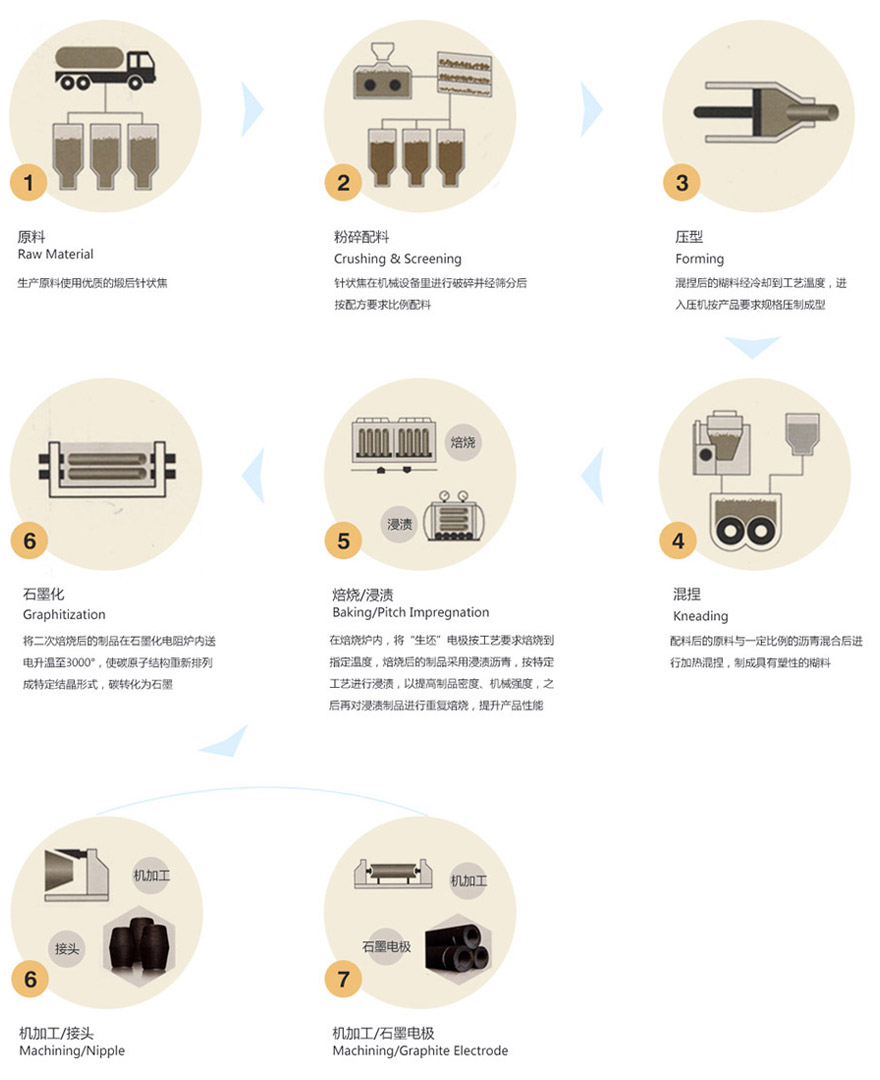

　　石墨电极是指以石油焦、沥青焦为骨料，煤沥青为黏结剂，经过原料煅烧、破碎磨粉、配料、混捏、成型、焙烧、浸渍、石墨化和机械加工而制成的一种耐高温石墨质导电材料，称为人造石墨电极（简称石墨电极），以区别于采用天然石墨为原料制备的天然石墨电极。

产品指标

石墨电极标准尺寸
规格（英寸）
Specifications(inch) 		直径允许范围（mm) Allowable Diameter(mm) 长度允许范围（mm) Allowable Length(mm)
公称直径
Nominal Diameter 		最大
Max 		最小
Min 		公称长度
Nominal Length 		最小
Min 		最小
Min
12 300 307 302 1800 1875 1700
14 350 357 352 1600 1700 1500
1800 1875 1700
14 350 357 352 1600 1500 1500
1800 1875 1700
2100 2175 1975
18 450 460 454 1800 1875 1700
2100 2175 1975
2400 2475 2275
20 500 511 505 1800 1875 1700
2100 2175 1945
2400 2475 2275
22 550 562 556 2100 2175 1975
2400 2475 2275
24 600 613 607 2100 2175 1975
2400 2475 2245
2800 2850 2550
26 650 663 657 2400 2475 2275
28 700 714 708 2400 2475 2275
2800 2850 2550
如有特殊规格要求，供需双方协商。If there are special specification requirements,both sides consult supply and demand.

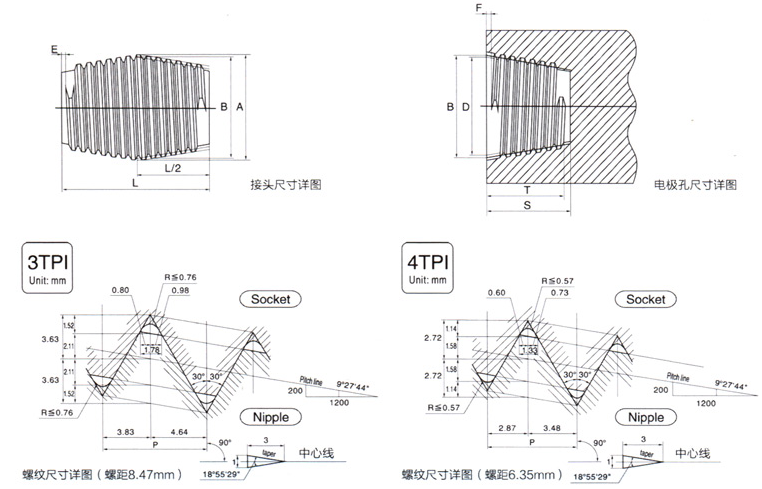

接头和孔的标准尺寸
正常电极直径
Nominal
Electrode Diameter
(mm) (inch) 		牙型
ThreadDesignation 		[A]
直径
Diameter Max.
(mm) 		[L]
长度
Length Max.
(mm) 		[S]
孔的深度
Depth of
socket Min.
(mm) 		平均重量
Average
Weight(kg) 		其他指数
Other Designation
IEC 直径
Diamejer 		长度
Length
3TPI(螺距8.467mm)
（Pich of Thread:8.467mm） 		300 12 10T3 155.57 220.00 116.00 5.0 N155T3N 6.125 8.66
12T3 177.16 270.90 141.50 8.2 N177T3N 6.975 10.66
350 14 12T3 177.16 270.90 141.50 8.2 N177T3N 6.975 10.66
14T3 215.9 0 304.80 158.40 14.5 N215T3N 8.5 12
14T3L 215.9 0 355.60 183.80 17.0 N215T3L 8.5 14
400 16 14T3 215.9 0 304.80 158.40 14.5 N215T3N 8.5 12
14T3L 215.9 0 355.60 183.80 17.0 N215T3L 8.5 14
16T3 241.30 338.70 175.30 20.5 N241T3N 9.5 13.33
16T3L 241.30 355.60 183.80 21.0 N241T3L 9.5 14
450 18 16T3 241.30 338.70 175.30 20.5 N241T3N 9.5 13.33
16T3L 241.30 355.60 183.80 21.0 N241T3L 9.5 14
18T3 273.05 355.60 183.80 28.0 N273T3N 10.75 14
18T3L 273.05 457.20 234.60 34.0 N273T3L 10.75 18
500 20 18T3 273.05 355.60 183.80 28.0 N273T3N 10.75 14
18T3L 273.05 457.20 234.60 34.0 N273T3L 10.75 18
20T3 298.45 372.50 192.20 36.0 N298T3N 11.75 14.66
4TPI(螺距6.350mm)
(Pitch of Thread:6.350mm) 		300 12 12T4 177.80 215.90 114.00 7.2 N177T4N 7 8.5
350 14 14T4 203.20 254.00 133.00 11.2 N203T4N 8 10
400 16 16T4 222.25 304.80 158.40 15.5 N222T4N 8.75 12
16T4L 222.25 355-60 183.80 17.4 N222T4L 9.5 12
18T4 241.30 304.80 158.40 19.0 N241T4N 9.5 12
18T4L 241.30 355.60 183.80 21.0 N241T4L 9.5 14
450 18 18T4 241.30 304.80 158.40 19.0 N241T4N 9.5 12
18T4L 241.30 355.60 183.80 21.0 N241T4L 9.5 14
20T4L 269.88 457.20 234.60 33.4 N269T4N 10.625 18
500 20 20T4 269.88 355.60 183.80 27.2 N269T4N 10.625 14
20T4L 269.88 457.20 234.60 33.4 N269T4N 10.625 18
550 22 22T4 298.45 355.60 183.80 35.0 N298T4N 11.75 14
22T4L 269.88 457.20 234.60 42.5 N298T4L 11.75 18
600 24 24T4 317.50 355.60 183.80 40.0 N317T4N 12.5 14
24T4L 317.50 457.20 234.60 48.0 N317T4L 12.5 18
650 26 26T4 355.60 457.20 234.60 64.0 N355T4N 14 18
26T4L 355.60 558.80 285.40 74.0 N355T4L 14 22
700 28 28T4 374.65 457.20 234.60 71.5 N374T4N 14.75 18
28T4L 374.65 558.80 285.40 84.0 N374T4L 14.75 22
国际电工委员会International Electrotechnical Commission
如有特殊规格要求，供需双方协商。If there are special specification requirements,both sides consult supply and demand.
UHP石墨电极特性指标
适用炉Applicable Furmace AC炉
AC Furnace 		DC炉
DC Furnace
指标Property 直径Diameter 300-400mm
12"～16" 		450-500mm
18"～20" 		550-600mm
22"～24" 		650-700mm
24"～28"
体积密度 Bulk Density g/cm³ 1.65～1.76 1.64～1.75 1.64～1.75 1.64～1.75
电阻率 Specific Resistance μΩM 4.2～6.0 4.2～6.0 4.2～6.0 4.2～5.5
弹性模量
Elastic Modulus 		Gpa 7～14 7～14 7～14 7～14
kgf/mm² 700～1,400 700～1,400 700～1,400 700～1,400
MPa 10.5～15 10～15 10～15 10～15 10～15
kgf/cm² 105～150 100〜150 100-150 100～150
N/cm² 1,050～1,500 1,050～1,500 1,050～1,500 1,050～1,500
热膨胀系数(R.T.≤6001)
Coefficient Of Thermal
Expansion (R.T.≤600℃) 		X10~-6/℃ 1.0～1.5 1.0～1.5 1.0～1.5 1.0～1.4
真密度 Real Density g/cm³ 2.20～2.23 2.20～2.23 2.20～2.23 2.20～2.23
气孔率 Porosity % 20～26 20～27 20～27 20～27
灰份 Ash Content % ≤0.2 ≤0.2 ≤0.2 ≤0.2
UHP石墨电极尺寸的选择

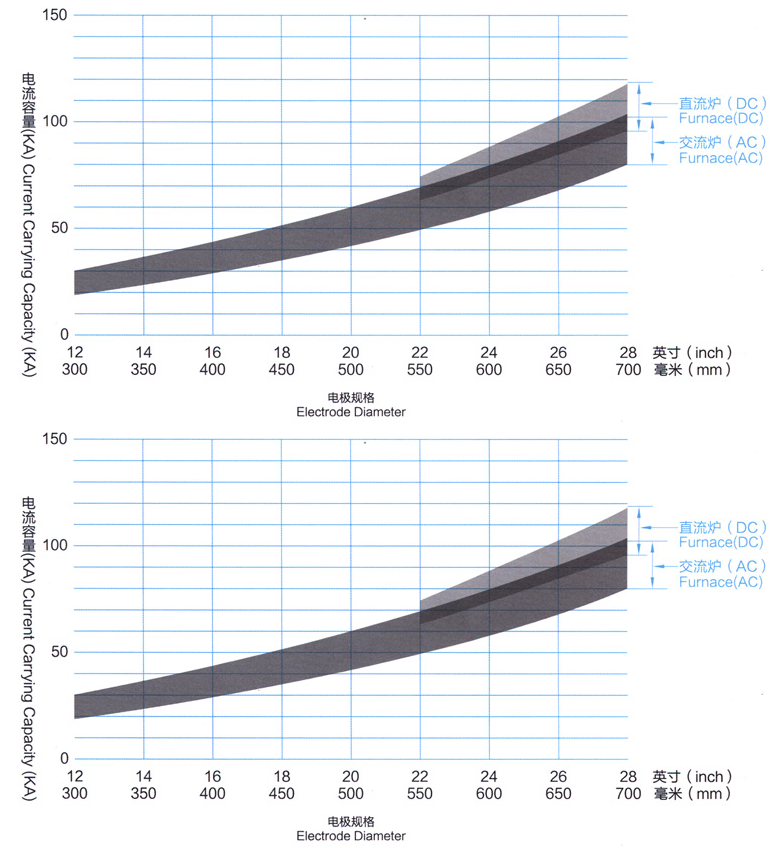

超高功率石墨电极电流容量
Current Capacity Of UHP Graphite Electrodes
规格
Specifications 		电流容量(A)
Current Capacity(A) 		电流密度（A/cm²)
Current Density(A/cm²)
英寸(inch) 毫米(mm)³ 交流AC 直流DC 交流AC 直流DC
12 300 18,000-32,000 - 24-43 -
14 350 22,000-39,000 - 22-39 -
16 400 28,000-47,000 - 21-36 -
18 450 34,000-55,000 - 21-33 -
20 500 41,000-63,000 - 20-31 -
22 550 48,000-70,000 65,000-78,000 19-28 26-32
24 600 55,000-80,000 75,000-90,000 19-27 26-31
W 650 69,000-89,000 87,000-104,000 20-26 25-30
28 700 80,000-100,000 100,000-120,000 20-25 25-30
接头特性指标
规格 ≤φ400 φ450-500 φ550 φ600-700
电阻率 Specific Resistance (μΩM ) ≤4.0 ≤3.8 ≤3.6 ≤3.6
抗折 Flexural Strength (MPa) 18-24 17-25 20-28 20-28
弹性模量曰astic Modulus (GPa) ≤18 ≤18 ≤18 ≤18
体积密度 Bulk Density (g/cm³) 1.76-1.84 1.78-1.84 1.79-1.86 1.79-1.86
热膨胀系数 Coefficient Of Thermal Expansion (106/℃) 0.9-1.3 0.9-1.2 0.9-1.1 0.9-1.1
灰分 Ash Content (%) ≤0.3 ≤0.3 ≤0.3 ≤0.3
